產品特點

1、品種、規格多、風量、風壓選擇范圍廣；

2、配有多方位進出風口，機組可采用吊頂式、落地式安裝，便于安裝同時利于工程設計；

3、機組具有噪聲低、震動小、風量大、體積??；

4、采用全金屬可拆卸框架和內帖隔熱吸聲板，可現場拆裝，安置靈活；

1、HTFC(DT)型柜式離心風機概述

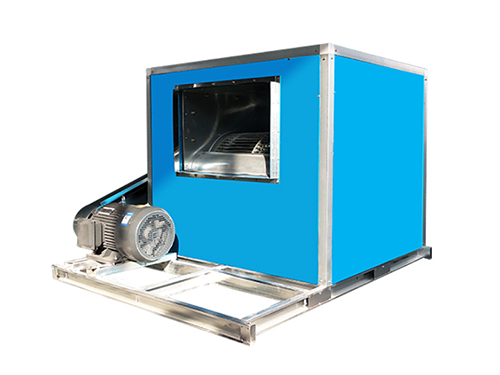

    1.1. HTFC（DT）型柜式離心風機是一種高效率、低噪聲箱式離心風機。產品由低噪聲前傾多翼離心風機、電機、軸承、傳動件、消聲型箱體等組成。根據安裝位置的不同，提供12種不同角度的進出風口位置，以滿足用戶不同的安裝環境需要。根據消防與通風的要求不同分A 型和B 型兩種類型，A 型電機裝在箱體外，用于消防排煙，并經消防裝備監督質量檢驗中心按GA211-1999 《消防排煙風機耐高溫試驗方法》進行耐高溫試驗，能在300℃高溫條件下連續運行60 分鐘以上；B 型電機裝在箱體內，用于通風換氣。

    1.2. 風機按直徑分為9"-36" 十二種規格系列風量為1650~85000m3/h，全壓為180~1000Pa。HTFC型柜式離心風機經不斷的改進和開發，現可分為Ⅰ、Ⅱ、Ⅲ、Ⅳ四種類型，其中Ⅰ、Ⅲ型為單速型，Ⅱ、Ⅳ型為雙速，配用雙速電機袁實現兩檔調速，可滿足用戶對不同工況點性能調節的需要。風機也可配用變頻電機和變頻控制器袁實現無級調速，建議調節頻率鎖定在25Hz~50Hz。

    1.3.為適應防爆環境需要，風機可做成防爆風機，防爆等級為EXdIIBT4，適用于易燃、易爆氣體的場所。

    1.4.為適應不同場所噪聲的要求，風機均可配不同長度的消聲器，也可將風機消聲型箱體加厚，以降低風機噪聲。

    1.5.風機可加配初效、中效或高效過濾器，以提高空氣的清潔度，配置過濾器時應考慮實際壓力損耗，并需適當增加風機箱體長度。

2、HTFC（DT）型柜式離心風機工作條件

    工作溫度：-20~+40℃(可連續運轉)；

    耐高溫：100℃(可連續運轉20小時)；

            300℃(可連續運轉60分鐘)；

    濕度：小于90％；

    介質條件：空氣；

    工作電源：三相、380V/50Hz。

3、HTFC（DT）型柜式離心風機應用

    風機可廣泛應用于賓館、飯店、禮堂、影劇院、地下室、工礦企業、辦公樓等場所通風排煙，特別是需要低噪聲、大風量通風排煙。

4、HTFC（DT）型柜式離心風機配置

    4.1 標準配置

●葉輪    ●機殼(機殼堯集流器堯支架)    ●電機    ●軸承（帶殼)    ●主軸    ●皮帶輪、堯皮帶    ●皮帶罩（僅A式)    ●消聲型箱體   ●電機調節道軌    ●進出口法蘭.

    4.2 備選件及附件(訂貨時注明是否購買)

※減振設備    ※消聲器    ※過濾器    ※控制箱    ※對接法蘭    ※電機防雨罩(僅Ａ式).

5、HTFC（DT）型柜式離心風機加工工藝

    5.1.風機葉輪、機殼為優質鍍鋅板，全部模具化生產，采用鉚接、咬接等手段、表面清潔平整、不存在焊接變形現象。

    5.2.風機消聲型箱體采用框架、箱板拼裝設計，框架采用先進的金屬冷彎機組一次拉伸而成(也可根據用戶需要采用鋁合金型材)，箱板為彩涂板、表面清潔美觀、耐腐蝕性強、內層為鍍鋅消聲微穿孔板、夾層超細玻璃棉、可進一步降低噪聲。產品可進行拆裝，現場安裝。
